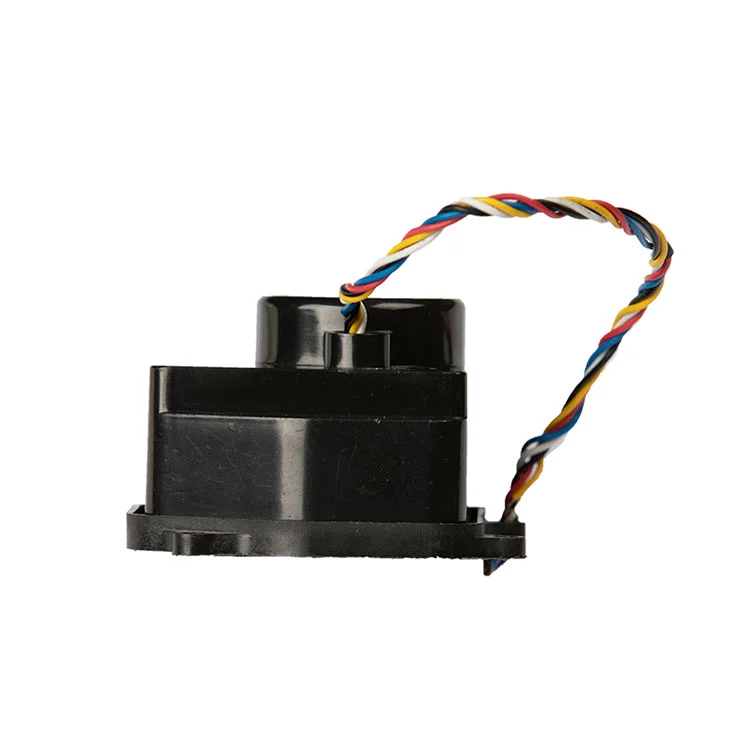

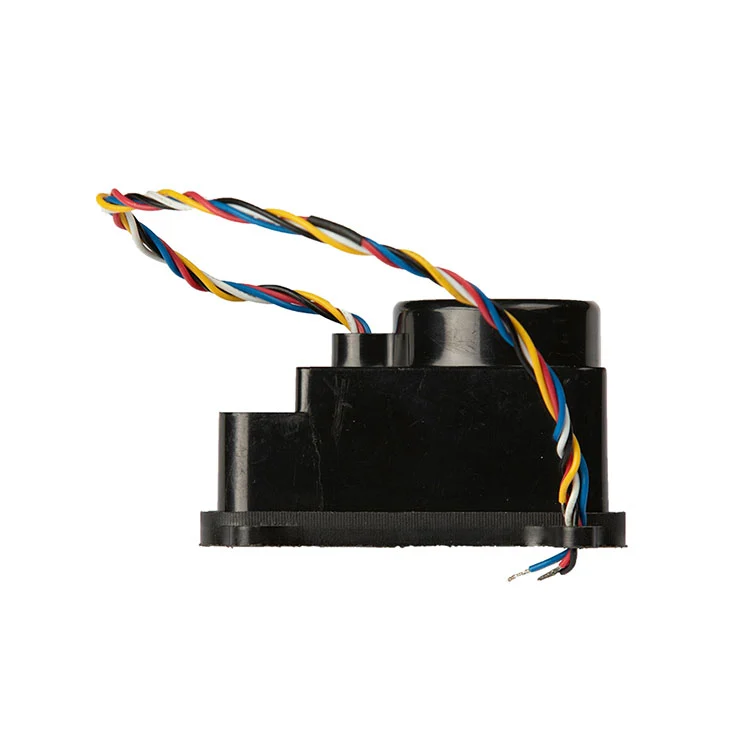

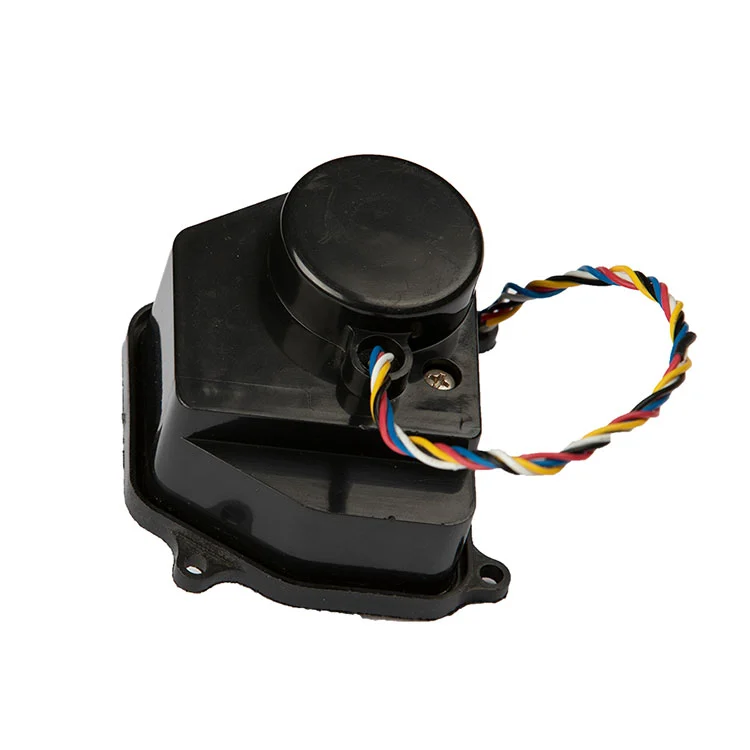

Yen sampeyan nyedhiyakake aktuator katup sing nganggo baterei kanggo meter banyu sing cerdas, pitakon utama mesthi padha: apa bakal nahan torsi ing klep sing wis tuwa, suwene bakal mbukak ing paket sel garing meter, lan apa kabel bakal cocog karo papan meter sampeyan tanpa rework? Aktuator 3.6V iki dibangun ing telung kendala kasebut.
Kaiye wis ngasilake aktuator meter banyu wiwit wiwitan pangukuran cerdas, kanthi kapasitas aktuator taunan10 yuta setlan luwih saka 30 taun pengalaman produksi hardware lan kontrol-katup. Aktuator sel garing iki minangka bagéan saka platform sing wis kabukten kanthi volume - direkayasa kanggo integrasi OEM, konsistensi batch, lan wektu timbal sing bisa diramal.
Ing ngisor iki sampeyan bakal nemokake paramèter kerja nyata, logika kabel, watesan pengadaan, lan pitakonan teknis sing bakal dijaluk tim teknik sampeyan sadurunge nyetujoni sampel.
Umume kegagalan katup meter sing nganggo baterei ora teka saka motor. Padha teka saka torsi Mudhun cendhak ing klep lawas, tarik saiki draining Pack baterei luwih cepet saka samesthine, utawa kabel sing ora cocog Papan meter. Aktuator iki langsung ngarahake telung titik kegagalan kasebut.
Dirating ing ≥1.8 N·m liwat 1500:1 reduksi logam-gear, aktuator ukuran kanggo cilik-bore banyu-meter klep. Gir logam sing machined, ora sintered, kang ngreksa output torsi liwat muter dawa lan nyuda resiko untu diudani ing kahanan warung.
Arus operasi yaiku ≤25 mA ing nominal 3.6V, kanthi arus rotor sing dikunci 550 mA. Saiki operasi kurang apa ngidini aktuator kanggo mbukak saka Pack sel garing standar tanpa saluran baterei gedhe banget, nalika tokoh dikunci rotor ngandhani sirkuit driver apa nyana sak lelenggahan tutup.
Abang negatif, ireng positif, biru mbukak, putih COM, kuning nutup. Skema wiring misahake daya saka sinyal kontrol mbukak / nutup, supaya aktuator bisa mimpin dening logika kontrol Papan meter tanpa nambah Papan relay kapisah.
Aktuator kasebut ditrapake kanggo skenario instalasi omah, lemah, lan non-listrik ing ngendi kabel listrik 220V utawa kabel daya khusus ora praktis. Ndhukung kontrol katup sing stabil lan umpan balik sinyal tanpa infrastruktur daya situs.
Tabel ing ngisor iki nggambarake konfigurasi aktuator sel garing standar. Ing ngendi platform meter sampeyan beroperasi ing voltase, kurva torsi, utawa konvensi kabel sing beda, paramèter kasebut bisa disesuaikan sajrone review OEM.
| Paramèter | Nilai standar | Cathetan Pengadaan |
|---|---|---|
| Tegangan Rated | 3.6 V DC | Konfirmasi kompatibilitas karo paket sel kering meter |
| Range Tegangan Operable | 2.5–5 V DC | Tegangan sing luwih dhuwur ing jangkoan menehi torsi luwih gedhe nanging nyepetake umur |
| Operasi Saiki | ≤25 mA | Anggaran kanggo arus puncak sajrone lelungan katup, ora mung siyaga |
| Dikunci-rotor Saiki | 550 mA | Migunani kanggo ukuran sirkuit driver lan proteksi |
| Torsi Output | ≥1,8 N·m | Diukur ing voltase dirating; konfirmasi marang torsi lelenggahan katup |
| Rasio Ngurangi | 1500:1 | Dicocogake karo platform katup meter banyu cilik |
| Wektu Response Valve | ≤8 s | Open-to-close utawa close-to-open ing voltase dirating |
| Wiring | Abang negatif, ireng positif, biru mbukak, putih COM, kuning nutup | Dawane kabel, konektor, lan warna kabel bisa disesuaikan |
Yen papan meter sampeyan nyedhiyakake polaritas sinyal kontrol sing beda utawa nggunakake konektor sing beda, tim teknik Kaiye bisa mriksa kabel lan ngusulake konfigurasi sing cocog tinimbang meksa sabuk standar menyang platform meter sing ora kompatibel.
Kanggo panuku OEM, aktuator mung pas karo omah meter, batang katup, lan papan kontrol. Aktuator sel garing iki nggunakake garis kompak sing dimaksudake kanggo enclosure meter cerdas sing dibatasi spasi, kanthi skema kabel sing misahake daya saka sinyal kontrol mbukak / nutup.
kabel daya.Abang negatif, ireng positif. Sirkuit drive kudu ukuran kanggo saiki rotor dikunci 550 mA, sanajan saiki operasi normal ≤25 mA, amarga klep lelenggahan bisa sedhela nuntut saiki luwih. Proteksi polaritas mbalikke ing papan meter dianjurake yen aktuator bisa diganti ing lapangan.
Kontrol kabel.Biru mbukak, putih COM, kuning cedhak. Sirkuit iki kudu dianggep minangka input kontrol, dudu saluran listrik, lan kudu tetep bebas saka modul komunikasi supaya kegagalan komunikasi ora mateni kontrol katup.

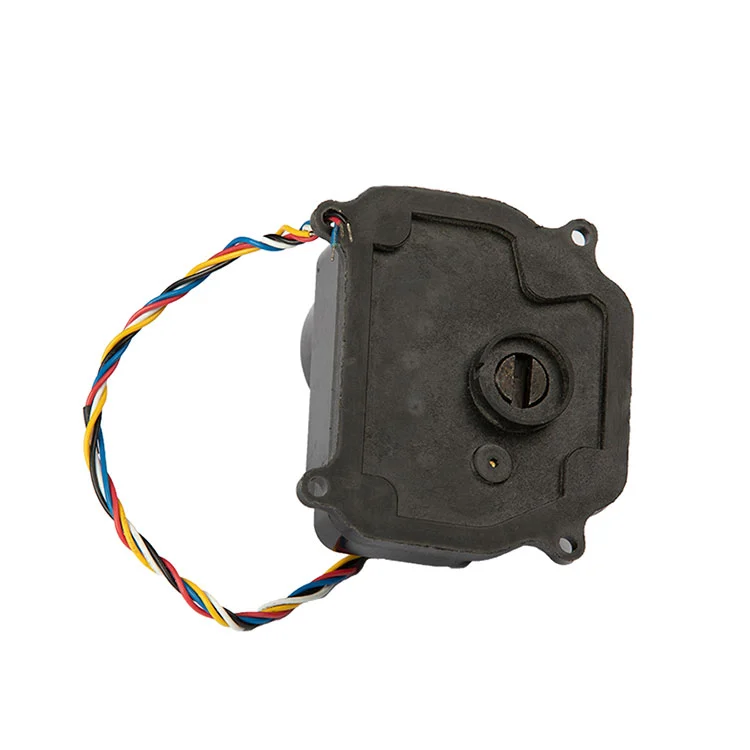

Antarmuka pemasangan.Aktuator dirancang ing saubengé batang katup lan pola pemasangan sing digunakake ing awak katup pinter-meter cilik. Sadurunge release volume, panuku kudu konfirmasi kothak gagang, soyo tambah spasi bolongan, lan orientasi aktuator nang omah meter. Kaiye bisa nyedhiyakake conto kanggo mriksa pas mekanik sadurunge pesenan produksi diselehake.
Yen sampeyan uga sumber omah meter utawa perakitan katup lengkap, aktuator bisa dideleng bebarengan karocangkang meteran banyulan awak tutup kanggo ngurangi mismatch antarmuka ing perakitan.
Aktuator dipanggonke kanggo kontrol katup bolongan cilik ing ngendi operasi bertenaga baterei lan masalah tarik arus sing sithik luwih akeh tinimbang aktuasi kacepetan dhuwur. Aplikasi volume umum kalebu:
Mbukak / nutup remot kanggo kontrol tagihan, manajemen tunggakan, lan respon bocor ing bangunan apartemen lan akun omah sing dikelola sarana.
Panginstalan meter ing jero lemah lan ruangan ing ngendi kabel listrik 220V utawa kabel daya khusus ora praktis, lan aktuator mlaku saka paket sel garing meter.
Instalasi batch ing renovasi komunitas lawas, manajemen banyu kampus, lan sub-metering taman industri ing ngendi aktuator didol kanthi jumlah papat utawa limang digit.
Penyetor aktuator menyang pabrikan meter banyu lan toko otomatis tutup sing nggabungake aktuator menyang meter utawa produk katup dhewe sadurunge dikirim menyang sarana.
Amarga aktuator minangka bagean saka platform komponen meter banyu Kaiye sing luwih jembar, para panuku sing entuk macem-macem komponen bisa nggabungake kualifikasi lan logistik. Yen proyek sampeyan uga mbutuhake komunikasi nirkabel ing tingkat meter, aktuator dirancang kanggo bisa bebarengan karo Kaiye"wireless water meter kabplatform.
Kanggo para panuku B2B, "produsen" kudu tegese kontrol proses, ora mung perusahaan dagang kanthi katalog. Kaiye ngoperasikake sistem kualitas ISO 9001, nglakokake produksi otomatis kanggo rakitan aktuator, lan wis ngasilake aktuator meter banyu luwih saka rong puluh taun. Aktuator sel garing iki entuk manfaat saka basis produksi kasebut kanthi telung cara konkrit:
Konsistensi batch.Gir logam sing machined kanggo dimensi kontrol. Déwan otomatis nyuda variasi unit-kanggo-unit ing bolong gear, output torsi, lan wektu respon-kritis nalika sampeyan nginstal ewu aktuator ing sawijining proyek sarana.
Inspeksi mlebu lan tes pungkasan.Produksi standar kalebu mriksa fungsional kanggo gambar saiki, wektu nanggepi, lan lelungan katup. Para panuku bisa njaluk protokol inspeksi lan rencana sampling sadurunge nggawe pesenan volume.
Ketertelusuran.Kode model, kumpulan produksi, lan cathetan tes disimpen supaya yen ana masalah lapangan, populasi sing kena pengaruh bisa diisolasi tinimbang nganggep saben aktuator ing proyek kasebut minangka tersangka. Kanggo luwih lengkap babagan basis produksi lan sistem kualitas Kaiye, waca ingprofil perusahaan lan ringkesan manufaktur.
Aktuator sel garing kasedhiya minangka unit standar, nanging standar ora ateges tetep. Kanggo panuku OEM lan proyek, item ing ngisor iki umume disesuaikan sawise ditinjau teknis:
Kabel lan konektor.Dawane kabel, ukuran kawat, kode warna, lan jinis konektor bisa ditemtokake kanggo cocog karo omah meter lan peralatan perakitan.
Kontrol logika.Polaritas sinyal mbukak / nutup lan konfigurasi COM bisa didadekake siji karo papan meter sampeyan.
Rasio torsi lan gear.Kanggo katup kanthi torsi lenggahan sing luwih dhuwur utawa geometri stem sing beda, rasio gear alternatif utawa tingkat motor bisa uga luwih cocog tinimbang konfigurasi standar 1500:1.

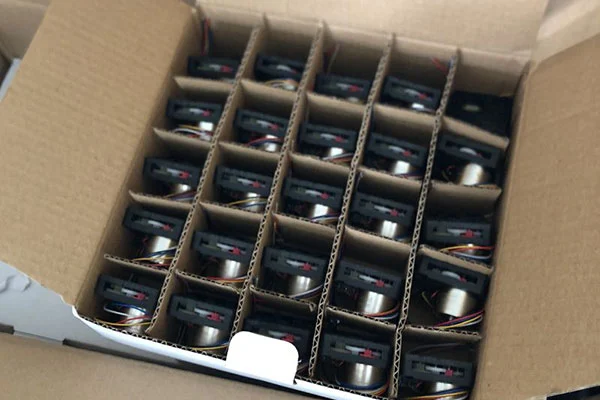

Branding lan packaging.Tandha label pribadi, kemasan netral, lan label khusus proyek kasedhiya kanggo pesenan volume.
MOQ khas kanggo konfigurasi standar diwiwiti ing 500 bêsik; kabel selaras, konektor, utawa branding bisa mbutuhake MOQ luwih lan langkah persetujuan sampel. Wektu timbal kanggo unit standar umume 15-25 dina kerja sawise konfirmasi PO lan sampel. MOQ Final lan wektu timbal dikonfirmasi ing kutipan.
Apa jumlah pesenan minimal?
Konfigurasi standar diwiwiti kanthi 500 potongan. Kabel, konektor, utawa merek sing disesuaikan bisa uga mbutuhake MOQ sing luwih dhuwur lan langkah persetujuan sampel.
Apa aktuator bisa disesuaikan kanggo dawa kabel utawa konektor sing beda?
ya wis. Dawane kabel, ukuran kawat, kode warna, lan jinis konektor bisa ditemtokake kanggo cocog karo omah meter lan peralatan perakitan.
Apa wektu timbal?
Unit standar umume 15-25 dina kerja sawise PO lan konfirmasi sampel, gumantung saka jumlah pesenan lan kasedhiyan komponen.
Apa aktuator kompatibel karo 3.6V sel garing baterei-powered meter pinter?
ya wis. Aktuator dirancang kanggo sistem baterei sel garing 3.6V DC, kanthi rentang voltase sing bisa digunakake 2.5–5V. Konfirmasi logika kontrol papan meter lan beban katup sajrone review teknis.
