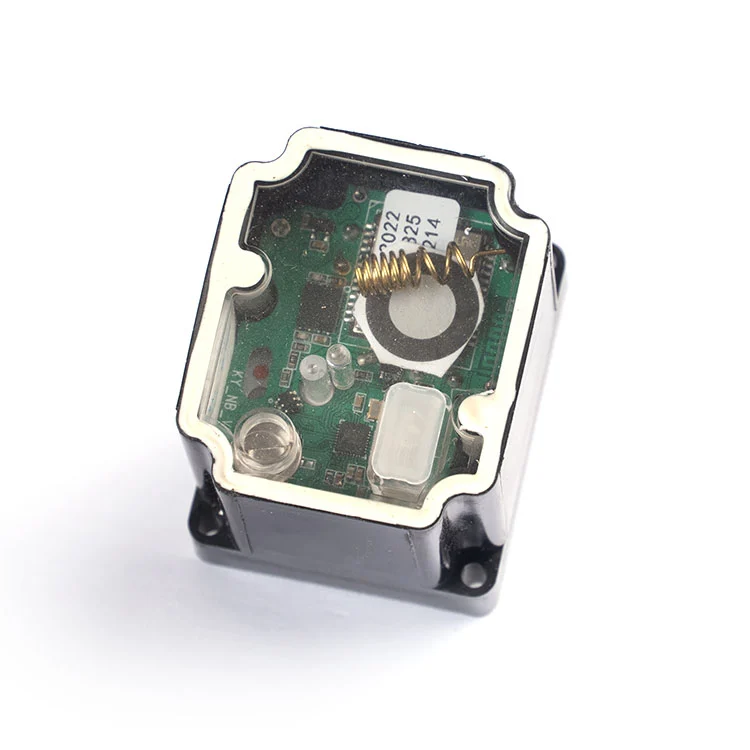

3.6V Water Meter Modular Actuator kanggo DN15–DN25 meter banyu pinter.
3.6V DC · 2.5–5V operable · dual reduction: 2400:1 kanggo DN15–DN20, 3700:1 kanggo DN25 · ≥1.8–2.7 N·m torsi · ≤25 mA operasi saiki · 450 mA dikunci-rotor mbukak saiki · ≤6.
Konektor 4P tipe PH kanthi 6 kabel (4 sinyal + 2 daya). Dirancang kanggo platform meter cerdas modular sing nganggo baterei.
Kabel OEM, konektor, lan kustomisasi merek. MOQ lan wektu timbal dikonfirmasi ing kutipan.Kirimi spesifikasi platform meter kanggo kutipan sing cocog.
Yen sampeyan nggunakake aktuator modular kanggo platform meter banyu sing cerdas, pitakonan persetujuan bisa ditebak: apa rasio pangurangan cocog karo ukuran katup, bakal torsi ditahan ing katup sing wis tuwa, lan apa konektor lan definisi kabel bakal cocog karo papan meter sampeyan tanpa gawe maneh? Aktuator modular 3.6V iki dibangun ing telung kendala kasebut.
Kaiye wis ngasilake aktuator meter banyu wiwit wiwitan pangukuran cerdas, kanthi kapasitas aktuator taunan10 yuta setlan luwih saka 30 taun pengalaman produksi hardware lan kontrol-katup. Aktuator modular iki minangka bagean saka platform sing wis kabukten kanthi volume - direkayasa kanggo integrasi OEM, konsistensi batch, lan wektu timbal sing bisa diramal.
Ing ngisor iki sampeyan bakal nemokake pilihan rasio ganda, parameter kerja, kabel lan logika konektor, watesan pengadaan, lan pitakonan teknis sing bakal dijaluk tim teknik sampeyan sadurunge nyetujoni sampel.
Umume masalah integrasi modular-aktuator ora teka saka motor. Padha teka saka milih rasio abang salah kanggo ukuran tutup, tarik saiki draining Pack baterei luwih cepet saka samesthine, utawa konektor lan kabel definisi sing ora cocog Papan meter. Aktuator iki langsung ngarahake telung titik kegagalan kasebut.
Tabel ing ngisor iki nggambarake konfigurasi aktuator modular standar. Ing ngendi platform meter sampeyan beroperasi ing voltase, kurva torsi, utawa konvensi konektor sing beda, paramèter kasebut bisa disesuaikan sajrone review OEM.
| Paramèter | Nilai standar | Cathetan Pengadaan |
|---|---|---|
| Tegangan Rated | 3.6 V DC | Konfirmasi kompatibilitas karo paket baterei meter |
| Range Tegangan Operable | 2.5–5 V DC | Tegangan sing luwih dhuwur ing jangkoan menehi torsi luwih gedhe nanging nyepetake umur |
| Operasi Saiki | ≤25 mA | Anggaran kanggo arus puncak sajrone lelungan katup, ora mung siyaga |
| Dikunci-rotor Saiki | 450 mA | Migunani kanggo ukuran sirkuit driver lan proteksi |
| Rasio Ngurangi | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Cocog rasio pangurangan kanggo ukuran katup; ora nggunakake 2400: 1 ing DN25 |
| Torsi Output | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Konfirmasi marang torsi lelenggahan katup lan ukuran pipa |
| Wektu Bukak / Tutup | ≤10 s (2400:1) ≤16 s (3700:1) |
Open-to-close utawa close-to-open ing voltase dirating |
| Rating anti banyu | IP67 | Cocog kanggo lembab, rawan cipratan, lan enclosure meter ruangan |
| Konektor | Tipe PH, 4P karo 6 kabel | 4 garis sinyal + 2 kabel daya; konfirmasi definisi kabel marang datasheet |
Yen papan meter sampeyan nggunakake konektor sing beda utawa ngarepake definisi kabel sing beda, tim teknik Kaiye bisa mriksa sabuk lan ngusulake konfigurasi sing cocog tinimbang meksa plug standar menyang papan sing ora kompatibel.
Kanggo platform meter modular, aktuator mung pas karo papan meter, batang katup, lan kandang. Aktuator iki nggunakake konektor 4P tipe PH kanthi 6 kabel: 4 garis sinyal plus 2 kabel listrik. Steker kasebut dimaksudake kanggo lenggahan langsung menyang papan meter tinimbang nganggo kabel.
kabel daya.Pasangan daya feed drive motor. Sirkuit drive kudu ukuran kanggo rotor dikunci saiki 450 mA, sanajan operasi normal saiki ≤25 mA, amarga katup lelenggahan bisa sedhela nuntut saiki luwih. Proteksi polaritas mbalikke ing papan meter dianjurake yen aktuator bisa diganti ing lapangan.
Wiring sinyal.Garis sinyal 4 nggawa kontrol mbukak / nutup lan umpan balik posisi. Sirkuit iki kudu dianggep minangka input kontrol, dudu saluran listrik, lan kudu tetep bebas saka modul komunikasi supaya kegagalan komunikasi ora mateni kontrol katup.
Definisi kawat.Dokumentasi produk saiki nuduhake 6 kabel nanging definisi warna kudu dikonfirmasi marang lembar data sing nyata sadurunge produksi. Para panuku kudu njaluk diagram kabel pungkasan lan pinout sadurunge persetujuan sampel.
Antarmuka pemasangan.Aktuator dirancang ing saubengé batang katup lan pola pemasangan sing digunakake ing awak katup meter-pinter modular DN15-DN25. Sadurunge release volume, panuku kudu konfirmasi kothak gagang, soyo tambah spasi bolongan, lan orientasi aktuator nang omah meter. Kaiye bisa nyedhiyakake conto kanggo mriksa pas mekanik sadurunge pesenan produksi diselehake.
Yen sampeyan uga sumber omah meter utawa perakitan katup lengkap, aktuator bisa dideleng bebarengan karocangkang meteran banyulan awak tutup kanggo ngurangi mismatch antarmuka ing perakitan.
Aktuator dipanggonke kanggo platform meter cerdas modular ing ngendi operasi bertenaga baterei, gambar arus sing sithik, lan konektor plug-in luwih penting tinimbang aktuasi kacepetan dhuwur. Aplikasi volume umum kalebu:
Amarga aktuator minangka bagean saka platform komponen meter banyu Kaiye sing luwih jembar, para panuku sing entuk macem-macem komponen bisa nggabungake kualifikasi lan logistik. Yen proyek sampeyan uga mbutuhake komunikasi nirkabel ing tingkat meter, aktuator dirancang kanggo bisa bebarengan karo Kaiye"wireless water meter kabplatform. Sampeyan uga bisa mriksa lengkapkisaran aktuator meter banyukanggo model sing gegandhengan.
Kanggo para panuku B2B, "produsen" kudu tegese kontrol proses, ora mung perusahaan dagang kanthi katalog. Kaiye ngoperasikake sistem kualitas ISO 9001, nglakokake produksi otomatis kanggo rakitan aktuator, lan wis ngasilake aktuator meter banyu luwih saka rong puluh taun. Aktuator modular iki entuk manfaat saka basis produksi kasebut kanthi telung cara konkrit:
Konsistensi batch.Gir sing machined kanggo dimensi kontrol. Déwan otomatis nyuda variasi unit-kanggo-unit ing bolong gear, output torsi, lan wektu respon-kritis nalika sampeyan nginstal ewu aktuator ing sawijining proyek sarana.
Inspeksi mlebu lan tes pungkasan.Produksi standar kalebu mriksa fungsional kanggo gambar saiki, wektu nanggepi, lan lelungan katup. Para panuku bisa njaluk protokol inspeksi lan rencana sampling sadurunge nggawe pesenan volume.
Ketertelusuran.Kode model, kumpulan produksi, lan cathetan tes disimpen supaya yen ana masalah lapangan, populasi sing kena pengaruh bisa diisolasi tinimbang nganggep saben aktuator ing proyek kasebut minangka tersangka. Kanggo luwih lengkap babagan basis produksi lan sistem kualitas Kaiye, waca ingprofil perusahaan lan ringkesan manufaktur.
Aktuator modular kasedhiya minangka unit standar, nanging standar ora ateges tetep. Kanggo panuku OEM lan proyek, item ing ngisor iki umume disesuaikan sawise ditinjau teknis:
Kabel lan konektor.Dawane kabel, ukuran kawat, kode warna, lan jinis konektor bisa ditemtokake kanggo cocog karo omah meter lan peralatan perakitan.
Definisi kabel lan logika kontrol.Pemetaan sinyal mbukak / nutup lan polaritas daya bisa didadekake siji karo papan meter sampeyan.
rasio reduksi.Yen ukuran katup sampeyan ana ing njaba DN15–DN25, utawa torsi lenggahan ora biasa, rasio gear alternatif utawa tingkat motor bisa luwih cocog tinimbang konfigurasi standar 2400:1 utawa 3700:1.
Branding lan packaging.Tandha label pribadi, kemasan netral, lan label khusus proyek kasedhiya kanggo pesenan volume.
MOQ khas lan wektu timbal dikonfirmasi ing kutipan. Pangiriman standar umume 15-30 dina sawise PO lan konfirmasi sampel, gumantung saka jumlah pesenan lan kasedhiyan komponen.
Apa spesifikasi meter banyu cerdas sing cocog kanggo aktuator modular?
Aktuator dirancang kanggo meter banyu cerdas DN15–DN25. Gunakake pengurangan 2400:1 kanggo meter DN15 lan DN20, lan pengurangan 3700:1 kanggo meter DN25, cocog karo syarat kontrol katup saben kaliber.
Apa kauntungan saka saiki operasi kurang (≤25 mA)?
Arus operasi sing sithik nyuda konsumsi daya kanggo meter sing nganggo baterei, ngluwihi siklus panggantos baterei, lan nyuda panas lan gangguan sajrone operasi.
Apa konektor lan konfigurasi wiring?
Aktuator nggunakake konektor 4P tipe PH kanthi 6 kabel: 4 garis sinyal plus 2 kabel listrik. Konfirmasi definisi warna kabel sing tepat marang lembar data produk sing nyata sadurunge pesen.
Apa kabel, konektor, utawa merek bisa disesuaikan?
ya wis. Dawane kabel, pengukur kawat, kode warna, jinis konektor, lan tandha label pribadi bisa ditemtokake kanggo pesenan volume.
Apa wektu pangiriman kanggo pesenan biasa?
Wektu pangiriman umume 15-30 dina, lan bisa luwih cendhek utawa luwih suwe adhedhasar periode model lan jumlah pesenan.
